FLACHDICHTUNGEN UND FLACHDICHTUNGSPLATTEN
FLACHDICHTUNGEN UND FLACHDICHTUNGSPLATTEN
Flachdichtungen sind die in der chemischen und Kraftwerksindustrie am weitesten verbreiteten Dichtungen. Sie erhalten diese gestanzt oder als ganze Flachdichtungsplatte.
Wir können Ihnen anbieten:
Flachdichtungen in den Größen von DN 10 bis DN 1000
Druckstufen ab PN 10 - PN 40 und höher, je nach Ihren Vorgaben
Flachdichtungen nach Zeichnung
Flachdichtungen und Flachdichtungsplatten in den Materialien Grafit, Grafit mit Spießblecheinlage, PTFE, ePTFE, Gummi, EPDM, NBR, FKM (Viton), Aramid, Silikon, Papier, Pappe
Hersteller Klinger, Frenzelit, SGL Carbon, Hecker

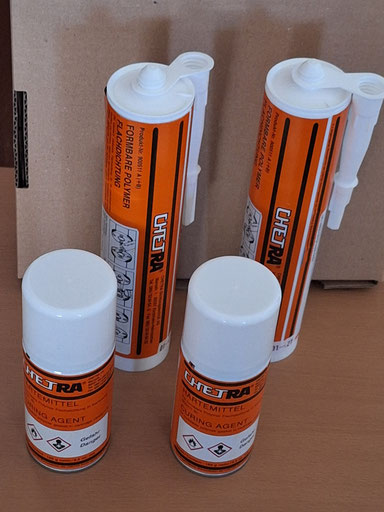

CHETRA MPG formbare Polymer-Flachdichtung
CHETRA MPG ist ein Zwei-Komponenten-Dichtmaterial, bestehend aus Polymer (A) und Härter (B), zur Herstellung von Flachdichtungen aller Formen und Größen direkt am abzudichtenden Objekt.
CHETRA MPG ist ein hochwertiges System für die Erstellung von Flachdichtungen für die meisten industriellen Anwendungsbereiche.
Flanschunebenheiten bis 7 mm können ausgeglichen werden - MPG ist formbeständig, schrumpft und verzieht sich nicht, verrutscht nicht.
Mühelose Montage und Demontage - lässt sich einfach abziehen ohne festzubacken, schont Flansche.
MPG ist sehr wirtschaftlich im Einsatz: kein Abfall, kein Zuschneiden und Lochen.
Einsatzbeständig gegen Wasser, Öle, Hydraulikflüssigkeiten, Lösungsmittel, Chemikalien etc. (ausgenommen konzentrierte Säuren/Laugen, ph-Wert: 2 - 11).
p-Bereich: Vakuum - 220 bar
pmax: (nach voller Aushärtung 2 - 3 Stunden): 220 bar (je nach mechanischen Gegebenheiten und zu überbrückendem Dichtspalt)
pmax: (sofort nach Auftrag): 1 bar
pmax (Dampf): 7 bar
t: -50 Grad Celsius bis + 260 Grad Celsius
pH: 2 - 11

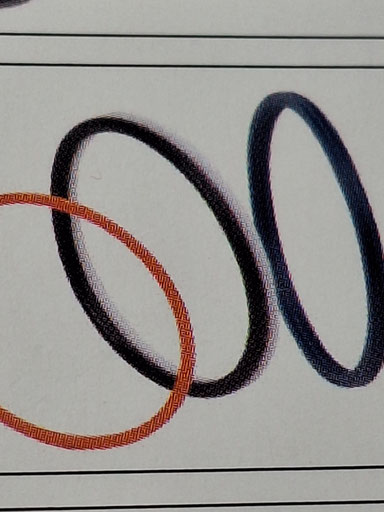

O-RINGE
O-RINGE
O-Ringe sind für statische als auch für dynamische Anwendungen einsetzbar. Sie sind in einer Vielzahl von Materialqualitäten bei uns erhältlich:
hauptsächlich Elastomere wie NBR, EPDM, Viton, PU
PTFE
Metalle, bspw. Kupfer.
Einsatzfall und Betriebsbedingungen (Medium, Druck, Temperatur, chemische Beständigkeit) sind maßgebend für die Auswahl der Materialqualitäten.
Aufgrund der Vielzahl an Abmessungen und Materialien fragen Sie uns gerne hierzu an.
Stützringe
Um die Spalteinwanderung von O-Ringen bei radialer Abdichtung mit hohen Innendrücken zu vermeiden, werden Stützringe eingesetzt. Stützringe erhalten Sie entweder aus harten Elastomerwerkstoffen oder aus spiralförmigen bzw. geschlitzten PTFE-Ringen.
HOCHTEMPERATURDICHTUNGEN

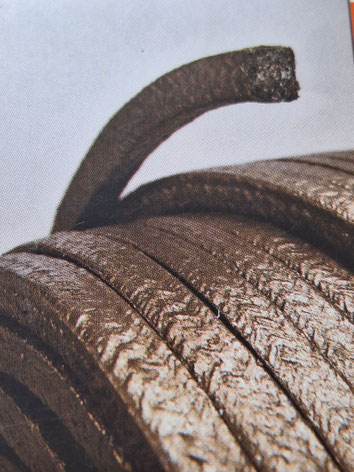

Chetra Packung Typ 1988 (RS)
Die expandierte Grafitfolien-Flechtpackung 1988 (edelstahlverstärkt: 1988 RS) ist eine gelungene Verbindung des Dichtwerkstoffs Reingrafit, ausgeführt als Flechtpackung in Meterware. Dadurch ergibt sich die hohe Qualität der Reingrafit-Abdichtung mit der Einfachheit der Hadhabung einer Flechtpackung beim Einbau.
Hauptanwendung: Armaturen im Energiesektor, Kraftwerke, Petrochemie und chemische Industrie - Dampf, Wärmeträgeröle, Säuren, Laugen, etc. Nicht anzuwenden bei stark oxidierenden Medien.
Rückfrage im Werk empfehlen wir u.a. vor einem Heißwassereinsatz oder einer Anwendung als Pumpenpackung sowie bei Einsatz als Verschlussdeckeldichtung.
t: -200 Grad Celsius bis +450 Grad Celsius, Dampf bis +650 Grad Celsius
ph 0 - 14
p: max 150 bar - gekammert bzw. mit Edelstahlverstärkung (Typ 1988 RS) auch höher
Chetra Packung Typ 1990
Die Chetrra Packung Typ 1990 ist eine formstabile Heißdampf-Ventilpackung, temperatursicher bis +450 Grad Celsius, 200 bar, pH 2 - 12. Die Packung besteht aus Kohlegarn mit Inconeldrahtverstärkung plus Imprägnierung und Korrosionsinhibitor.
Als Packungstyp 1990V ohne Drahtverstärkung bis maximal +550 Grad Celsius.
Chetratherm 30V5
Als hochwertige Alternative zu geflochtener Packung bieten wir mit Chetratherm 30V5
Reingrafit-Dichtringe für den Einbau in Armaturen in den Druckstufen PN 10 bis PN 250 an.
Diese Ringe sind in ihrer Dichte auf den jeweiligen Betriebsdruck vorgepreßte Packungsringe mit ausgezeichneten Standzeiten.
Speziell geeignet sind die Chetratherm-Dichtringe im Heiß-/Kaltluftbetrieb, sie zeigen kaum Ermüdungserscheinungen. Oft wird als Standzeit die Lebensdauer der Armatur erreicht.
t: -200 Grad Celsius bis +550 Grad Celsius, Dampf bis 700 Grad Celsius
pH 0 - 14
p: max. 1000 bar
Reingrafit-Band
gerändelt, 0,38 mm stark - 1.1 g/cm3 Dichte, Chloridgehalt kleiner 20 ppm - Nuklearqualität
Temperaturbereich: -220 Grad Celsius bis 650 Grad Celsius; in inerter Atmosphäre maximal +3000 Grad Celsius
Druck bis 300 bar
35 m/s
Abmessungen: 6,4 mm x 7,5 m; 12,7 mm x 10 m; 10 mm x 10 m; 15 mm x 10 m; 20 mm x 15 m; 25 mm x 15 m
CHETRATHERM Dichtsätze
CHETRATHERM Dichtsätze für Armaturen bestehen aus einem Reingrafitpackungssatz und einer Hartkohlebüchse. Die Packungsätze bestehen aus vier Stopfbuchsringen CHETRATHERM 30V4. Die weichen Stopfbuchsringe werden durch Grund- und Schlußringe CHETRATHERM 10V6 geklammert. Die speziellen Klammerungsringe verhindern Extrusion in den Spalten. Dadurch ist Materialverlust ausgeschlossen.
t: -200 Grad Celsius bis +550 Grad Celsius, bei Dampf bis +700 Grad Celsius
Druckstufe bis PN 160
Feuersicherheit, Fire-Save-Test bis 1000 Grad Celsius
ph 0 - 14
besonders geeignet für Heiß-Kalt-Betrieb
Die geschlitzte Ausführung erleichtert den Einbau und hält zusätzlich das Stellmoment niedrig. CHETRATHERM Dichtsätze halten Armaturen auf Jahre hinaus völlig leckagefrei.

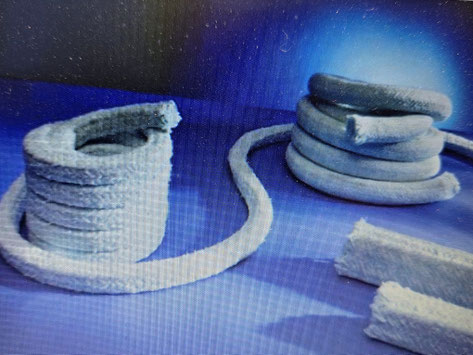

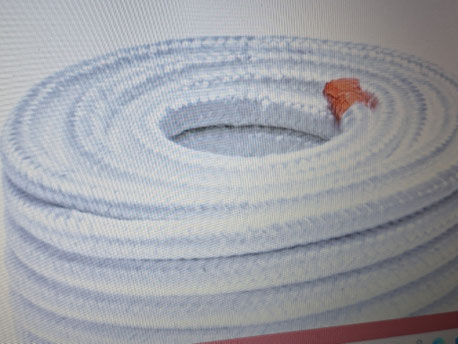

Hochtemperaturbeständige Packungen bis mindestens 550 Grad Celsius und höher
Geflochtene Packung bis 550 Grad Celsius
Material Glasfaser
Geflochtene Packung bis 750 Grad Celsius
Material Hochtemperatur-Glasfaser
Geflochtene Packung bis 1000 Grad Celsius
Material Silikatfaser
Geflochtene Packung bis 1200 Grad Celsius
Material biolösliche Faser, Dichtschnur mit Glasfaser oder Metalldraht verstärkt. Die Dichtschnur ist ein hochfestes Geflecht für alle Anwendungen, in denen es auf hohe Temperaturbeständigkeit sowie Verschleißfestigkeit ankommt.
Geflochtene Keramikfaserpackung bis 1260 Grad Celsius
Material Keramikfaser mit Glasfasergarn oder Edelstahldraht verstärkt.
Neben der hohen Temperaturbeständigkeit bis 1260 Grad Celsius weist diese Packung eine hohe Reißfestigkeit, eine hohe Dichte sowie eine niedrige Kompression aus.
Lieferbar in runder, quadratischer sowie rechteckiger Ausführung in Durchmessern von 5 mm bis 60 mm bzw. von 5 x 5 mm vierkant bis 60 x 60 mm vierkant.
KLEBSTOFFE
CHETRALOC 55 Anaerober Hochleistungsklebstof mittelfest
CHETRALOC 55 ist ein mittelfester anaerober Hochleistungsklebstoff nach DIN 54452.
Er sichert zuverlässig feine, mittlere und grobe Gewinde, Schrauben und Muttern lösen sich nicht mehr selbständig. Die geklebten bzw. abgedichteten Teile sind mit normalem Werkzeug demontierbar.
CHETRALOC 55 ist beständig gegen Korrosion, Vibration, Wasser, Gas, Öl, Hydrocarbon und viele andere Chemikalien.
Geeignet zum Sichern und Dichten von Schrauben, Muttern, Stehbolzen etc., auch für verzinkte Teile geeignet.
Tube 50 gr.
CHETRALOC 75 Anaerober Hochleistungsklebstoff hochfest
CHETRALOC 75 ist ein hochfester anaerober Hochleistungsklebstoff nach DIN 54452.
Er ist nur sehr schwer demontierbar. Beständig gegen Korrosion, Vibration, Wasser, Gas, Öl, Hydrocarbon und viele andere Chemikalien.
Geeignet zum Befestigen von Lagern, Buchsen, Wellen und zylindrischen Teilen.
Tube 50 gr.
CHETRALOC 110 Universelle Gewinde- und Flächendichtung
CHETRALOC 110 ist eine universell einsetzbare Flächen- und Gewindedichtung mit PTFE. Sie ist geeignet für den Einsatz bei Gas und Flüssigkeiten.
CHETRALOC 110 führt zur unmittelbaren Dichtheit auch bei niederem Druck. Nach Anwendung sind die abgedichteten Teile leicht zu demontieren.
Für Gas und Trinkwasser zugelassen.
Geeignet im Sanitär- und Installationsbereich, Rohrleitungsbau, Chemie-, Gas- und Ölindustrie sowie in der Wasserwirtschaft.
CHETRALON 110 ersetzt Hanf.
Tube 100 gr.
CHETRALOC 320 Schnellklebstoff
CHETRALOC 320 ist ein Schnellklebstoff, der für Verbinden und Kleben von unterschiedlichen Materialien geeignet ist. Er ist ein kalt- und schnellhärtender Einkomponentenklebstoff. In Sekunden können dauerhafte Verbindungen hergestellt werden, einfach in der Handhabung und sehr sparsam. Der Klebstoff erzeugt eine hohe Festigkeit und ermöglicht die sofortige Weiterverarbeitung der geklebten bzw. verbundenen Teile.
CHETRALOC 320 ist geeignet für das Verbinden und Kleben mit- und untereinander von Metall, Gummi, Filz, Kunststoffen, PVC, Leder, Keramik und Porzellan.
Tube 20 gr.
